| Nom De Marque: | TSTY |
| Numéro De Modèle: | S11 |
| Prix: | $970.00 - $1,500.00/units |
| Packaging Details: | Un emballage en bois. |
* Ce modèle est fabriqué conformément aux normes nationales chinoises GB et aux normes internationales de la CEI.
* Il utilise l'huile comme principal moyen d'isolation du transformateur et s'appuie sur l'huile comme milieu de refroidissement, tel que le refroidissement naturel immergé dans l'huile, le refroidissement par air immergé dans l'huile,refroidissement par eau immergée dans l'huile et circulation forcée de l'huile, etc.
* Les composants principaux: noyau en fer, enroulement, réservoir de carburant, oreiller, appareil respiratoire, tube anti-explosion (vanne de décharge), radiateur, boîtier isolant, interrupteur de robinet, relais de gaz, thermomètre,purificateur d'huile, etc.
* Largement utilisé dans les immeubles de grande hauteur, les centres commerciaux, les métros, les aéroports, les gares, les entreprises industrielles et minières, les plates-formes de forage et les plates-formes de production de pétrole;spécialement conçus pour être utilisés dans des matériaux inflammables, explosifs et autres environnements hostiles.
Caractéristiques du produit:
Le transformateur d'alimentation à plongée en huile de la série S11 entièrement scellé développé et produit par l'entreprise présente les avantages d'une faible perte, d'un faible bruit et d'une efficacité élevée.qui peuvent obtenir de bons effets d'économie d'énergie et réduire la pollution.
Les transformateurs entièrement scellés éliminent le conservateur d'huile par rapport aux transformateurs ordinaires immergés dans l'huile.Le changement de volume d'huile est automatiquement ajusté et compensé par l'élasticité de la feuille ondulée du réservoir d'huile onduléeLe transformateur est isolé de l'air pour prévenir et ralentir la détérioration de l'huile et le vieillissement de l'isolation afin d'améliorer la fiabilité de fonctionnement.et maintenir un fonctionnement normal sans maintenance.
1Le noyau du transformateur est stratifié avec des tôles d'acier au silicium importées laminées à froid, ce qui réduit considérablement la perte de charge et le courant de non-charge.Le noyau doit assurer l'étanchéité du noyau et réduire le bruit.
2Les enroulements haute et basse tension sont en cuivre sans oxygène, et les enroulements basse tension de 500 kVA et moins adoptent une structure cylindrique à double couche.630 kVA et plus adoptent une structure à double hélice ou à quatre hélices, l'enroulement haute tension adopte une structure cylindrique multicouche.
3Le groupe de raccordement du transformateur utilise Dyn11 pour réduire l'impact des harmoniques sur le réseau électrique et améliorer la qualité de l'alimentation.
4Le transformateur est une structure entièrement scellée, qui prolonge la durée de vie, ne nécessite pas de noyaux suspendus et d'entretien.
5.La valeur du bruit mesurée est inférieure à la norme.Après le transport normal de cette série de transformateurs, les pièces concernées peuvent être installées sans inspection du cœur,et peuvent être mis en service une fois que le test d'acceptation est qualifié.
Norme de produit:
GB 1094 Transformateur de puissance
GB/T 15164 Guide de la charge du transformateur de puissance immergé dans l'huile
GB/T 6451 Paramètres et exigences techniques des transformateurs de puissance triphasés immergés dans l'huile
GB 2536 Huile de transformateur
GB 311.1 Coordination de l'isolation des équipements de transmission et de transformation électrique haute tension
GB 10237 Niveau d'isolation du transformateur de puissance et écart d'air de l'isolation externe lors de l'essai d'isolation
DL/T 572 Règlement sur le fonctionnement des transformateurs
Environnement applicable:
1.Température ambiante élevée: +40°C
2.Température ambiante basse: -25°C
3.Altitude: moins de 1000 m
4- Humidité relative moyenne mensuelle: 90% (20°C)
5Lieu d'installation: Installer dans un endroit où il n'y a pas d'incendie, de risque d'explosion, de pollution grave, de corrosion chimique et de vibrations sévères, à l'intérieur ou à l'extérieur.
Implication du modèle:
Paramètre technique:
| Paramètre technique pour le transformateur de régulation de tension sans charge de la série S11 de 20kv | ||||||||
| Capacité nominale (KVA) | Combinaison de tension | Symbole du groupe de connexion | Perte de charge en l'absence de charge | Perte de charge R(W) | Voltage d'impédance (%) | Courant à vide (%) | ||
| Le nombre de fois où la tension est supérieure à 0,9 | Dimension d'exploitation de la haute tension | Basse tension (KV) | ||||||
| 30 | 20 | 0.4 | 90 | 690/660 | 5.5 | 2.1 | ||
| 50 | 130 | 1010/960 | 2 | |||||
| 63 | 150 | 1200/1150 | 1.9 | |||||
| 80 | 180 | 1440/1370 | 1.8 | |||||
| 100 | 200 | 1730/1650 | 1.6 | |||||
| 125 | 240 | 2080/1980 | 1.5 | |||||
| 160 | Dyn11 | 290 | Le numéro de la banque | 1.4 | ||||
| 200 | ± 5% | Yzn11 | 340 | Les produits suivants: | 1.3 | |||
| 250 | ±2x2,5% | Je vous en prie. | 400 | Pour les produits de l'industrie de la construction | 1.2 | |||
| 315 | 480 | Pour les produits de la sous-culture | 1.1 | |||||
| 400 | 570 | Les produits à base d'alcool | 1 | |||||
| 500 | 680 | Pour les produits de l'industrie de la construction | 1 | |||||
| 630 | 810 | 6820 | 6 | 0.9 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1380 | 13200 | 0.7 | |||||
| 1600 | 1660 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22200 | 0.5 | |||||
| Note: 1. Les dimensions et le poids peuvent être modifiés selon les besoins.Pour les transformateurs d'une capacité nominale inférieure ou égale à 500 kW, la valeur de perte de charge au-dessus de la diagonale du tableau s'applique au groupe de connexion Dyn11 ou Yzn11, et la valeur de perte de charge au-dessous de la diagonale s'applique au groupe de connexion Yyn0. 3Lorsque le taux de charge moyen du transformateur est compris entre 35% et 40%, l'efficacité de fonctionnement la plus élevée peut être obtenue en utilisant la valeur de perte indiquée dans le tableau. | ||||||||
Surface d'enroulement de la feuille à basse tension:

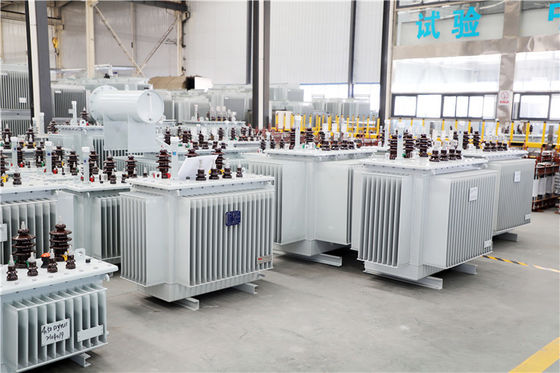

Zone de stockage des étuis:
Installation de la bobine:
Rassemblement:

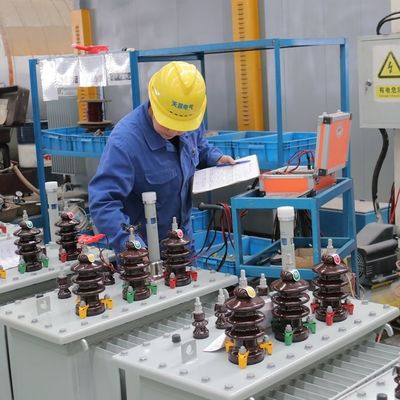

Tests effectués
1Notre société vous fournit la conception de projets et la conception de processus, et conçoit et fabrique des produits en fonction de votre plan d'achat d'équipement et de vos besoins spécifiques.
2Les produits nouvellement achetés sont assortis d'une assistance en ligne pour l'installation et le débogage.. Les produits sont sous le système de service à vie. Si des problèmes se produisent dans l'utilisation normale, nous fournirons des solutions dans un délai d'un jour ouvrable après réception des commentaires de l'utilisateur.Nous ferons de notre mieux pour que le produit fonctionne le plus rapidement possible.Il y a aussi des visites régulières de techniciens professionnels pour assurer l'utilisation sûre et fiable de nos produits.
3.Nous utilisons des matériaux authentiques de qualité, le processus et la fabrication en stricte conformitéavec la gestion internationale de la qualité ISO9001:2000 pour assurer l'excellence de la qualité et une installation en douceur!
TSTY Electric Co., Ltd. a été créée en 2007.et est un excellent et fiable fabricant de transformateurs en Chine. L'entreprise développe et produit principalement des transformateurs immergés dans l'huile, des transformateurs à sec,sous-stations de type boîte et ensembles complets d'équipements haute et basse tension.
L'équipement mis en production et en exploitation du projetLa société a créé le Centre de recherche en technologie des transformateurs à économie d'énergie du triangle du Henan,avec 71 brevets de modèles utilitaires et 15 brevets d'inventions.
Avec des années d'accumulation dans l'industrie des transformateursIl s'agit d'un projet qui a pour objectif d'améliorer l'efficacité et l'efficacité de l'industrie électrique chinoise.L'entreprise est une unité clé d'approvisionnement pour des projets nationaux de grande envergure tels que State Grid., l'Administration des chemins de fer de l'État, le groupe charbon de Zhengzhou, le groupe Pingmei et le détournement de l'eau du sud au nord.
|
|
