Transformateur rempli d'huile S11 11kv/415v 3 phase 35kv/3.3kv 6.6kv boîtier en bois TSTY

Name: Transformateur rempli d'huile S11 11kv/415v 3 phase 35kv/3.3kv 6.6kv boîtier en bois TSTY
Brand: TSTY
SKU: S11
Price: 980.00 USD
Availability: InStock
Rating: 4.9 (147 reviews)

Nom De Marque:	TSTY
Numéro De Modèle:	S11
Prix:	$980.00/units 1-1 units

Les informations détaillées

Description du produit

Les informations détaillées

Lieu d'origine:

Hénan, Chine

Certification:

ISO9001

utilisation:

Le pouvoir

Phases:

Il y en a trois.

Structure de bobine:

Toroïdal

Nombre de bobine:

Nom du produit:

Transformateur refroidi à l'huile

Le type:

Transformateur rempli d'huile

Fréquence:

50/60 Hz

Matériel:

Coiffure en cuivre ou en aluminium

La norme:

CEI / GB

Type de transformateur:

S11 Transformateur immergé en huile

Groupe de vecteurs:

Dyn11/Yyn0

Garantie:

2 ans

Le paquet:

Étui en bois

Description du produit

Description des produits

Transformateurs refroidis à l'huile S11 11kv/415v 3 Phase 35kv/3.3kv 6.6kv Transformateur 35kv Puissance TOROIDAL TSTY

* Ce modèle est fabriqué conformément aux normes nationales chinoises GB et aux normes internationales de la CEI.
* Il utilise l'huile comme principal moyen d'isolation du transformateur et s'appuie sur l'huile comme moyen de refroidissement, comme le refroidissement naturel immergé dans l'huile, le refroidissement par air immergé dans l'huile, etc.
* Largement utilisé dans les usines chimiques, les usines, les endroits éloignés et autres environnements difficiles.

Caractéristiques du transformateur refroidi à l'huile
Le transformateur d'alimentation à plongée en huile de la série S11 entièrement scellé développé et produit par l'entreprise présente les avantages d'une faible perte, d'un faible bruit et d'une efficacité élevée.qui peuvent obtenir de bons effets d'économie d'énergie et réduire la pollution.
Le transformateur est isolé de l'air pour prévenir et ralentir la détérioration de l'huile et le vieillissement de l'isolation afin d'améliorer la fiabilité de fonctionnement,et maintenir un fonctionnement normal sans maintenance.
1Le noyau du transformateur est stratifié avec des tôles d'acier au silicium importées laminées à froid, ce qui réduit considérablement la perte de charge et le courant de non-charge.Le noyau doit assurer l'étanchéité du noyau et réduire le bruit.
2Les enroulements haute et basse tension sont en cuivre sans oxygène, et les enroulements basse tension de 500 kVA et moins adoptent une structure cylindrique à double couche.630 kVA et plus adoptent une structure à double hélice ou à quatre hélices, l'enroulement à haute tension adopte une structure cylindrique multicouche.
3Le groupe de raccordement du transformateur utilise Dyn11 pour réduire l'impact des harmoniques sur le réseau électrique et améliorer la qualité de l'alimentation.
4Le transformateur est une structure entièrement scellée, qui prolonge la durée de vie, ne nécessite pas de noyaux suspendus et d'entretien.
5.La valeur du bruit mesurée est inférieure à la norme.Après le transport normal de cette série de transformateurs, les pièces concernées peuvent être installées sans inspection du cœur,et peuvent être mis en service une fois que le test d'acceptation est qualifié.
6.La boîte de bornes peut être utilisée pour les transformateurs d'huile supérieurs à 2000kva, ce qui peut réduire le temps d'installation sur site, améliorer le niveau de protection du produit à IP54,et prolonger la durée de vie des composants de protection.

Détails du produit

Transformateur refroidi à l'huile:
Réglage de l'équipement
GB/T 15164 Guide de la charge du transformateur de puissance immergé dans l'huile
GB/T 6451 Paramètres et exigences techniques des transformateurs de puissance triphasés immergés dans l'huile
L'huile de transformateur
GB/T 311.1 Coordination de l'isolation des équipements de transmission et de transformation électrique haute tension
GB/T 10237 Niveau d'isolation du transformateur de puissance et écart d'air de l'isolation externe lors de l'essai d'isolation
DL/T 572 Règlement sur le fonctionnement des transformateurs

Transformateur refroidi à l'huile Environnement applicable:
1.Température ambiante élevée: +40°C
2.Température ambiante basse: -25°C
3.Altitude: <1000m. Nous pouvons également personnaliser selon votre demande.
4- Humidité relative moyenne mensuelle: 90% (20°C)
5.Emplacement de l'installation: usines chimiques, usines, lieux isolés et autres environnements difficiles.

Paramètres du produit

Paramètre technique pour le transformateur de régulation de tension sans charge à double enroulement triphasé de la série S11 35kv
Capacité nominale (KVA)	Combinaison de tension					Symbole du groupe de connexion	Perte de charge en l'absence de charge	Perte de charge R(W)	Courant à vide (%)	Voltage d'impédance (%)	LWH (mm)
Capacité nominale (KVA)		Le nombre de fois où la tension est supérieure à 0,9	Dimension d'exploitation de la haute tension	Basse tension (KV)		Symbole du groupe de connexion	Perte de charge en l'absence de charge	Perte de charge R(W)	Courant à vide (%)	Voltage d'impédance (%)	LWH (mm)
630	35	±2x2,5% ±5%	3.15 6.3 10. Je vous en prie.5	Yd11	830	7860	0.65	6.5	240017002210
800										980	9400	0.65		250018502390
1000										1150	1150	0.65		270019502510
1250										1400	1390	0.55		290020502630
1600										1690	1660	0.45		305021302750
2000										2170	1830	0.45		310521952805
2500										2560	1960	0.45		315025352980
3150	35 à 38.5	±2x2,5% ±5%	3.15 6.3 10. Je vous en prie.5			3040	2300	0.45	7	392027252840
4000										3610	2730	0.45		331029153070
5000										4320	3130	0.45		348030203145
6300									5240	3500	0.45	8	359029053210
8000	35 à 38.5	±2x2,5%	3.15 3.3 6.3 6.6 10. Je vous en prie.5	Je vous en prie.	7200	3840	0.35		407030503595
10000									8700	4530	0.35			410627953655
12500									1000	5380	0.3			457030103840
16000									1210	6580	0.3			523532954615
20000									1440	7950	0.3			536034154660
25000									1700	9400	0.25	10	583038104860
31500									2020	112000	0.25	10		629042905260
Remarque: Les données du tableau peuvent être modifiées au besoin.

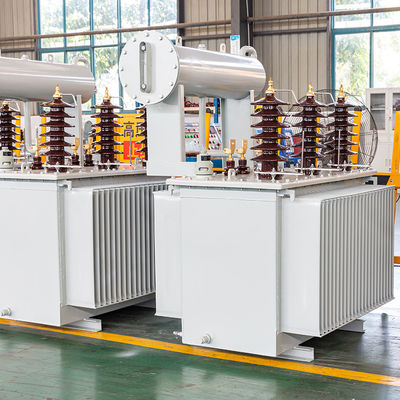

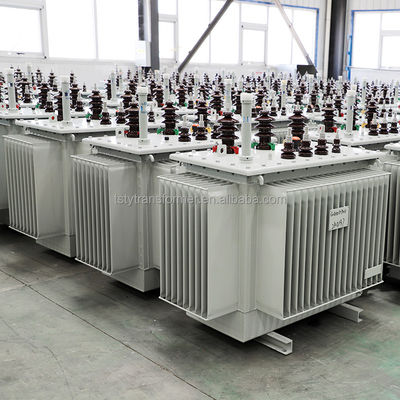

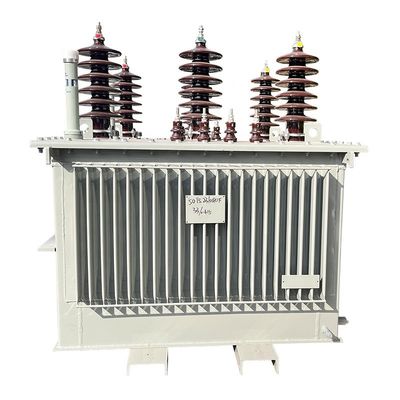

Affichage du produit

Emballage et expédition

Service après-vente

1Notre société vous fournit la conception de projets et la conception de processus, et conçoit et fabrique des produits selon votre plan d'achat d'équipement et vos besoins spécifiques.Et former le personnel technique et opérationnel pour vous.
2.Les produits nouvellement achetés reçoivent une assistance en ligne pour l'installation et le débogage. Les produits sont soumis à un système de service à vie. Si des problèmes surviennent lors d'une utilisation normale,Nous fournirons des solutions dans un délai d'un jour ouvrable après réception des commentaires des utilisateursNous ferons de notre mieux pour que le produit soit opérationnel le plus rapidement possible et nous avons des visites régulières de techniciens professionnels pour assurer l'utilisation sûre et fiable à long terme de nos produits.
3.Nous utilisons des matériaux authentiques de qualité, le processus et la fabrication en stricte conformité avec ISO9001: 2000 gestion de la qualité internationale pour assurer l'excellence de la qualité et l'installation en douceur!

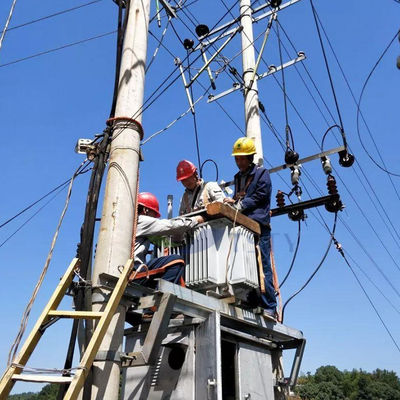

Le cas du client

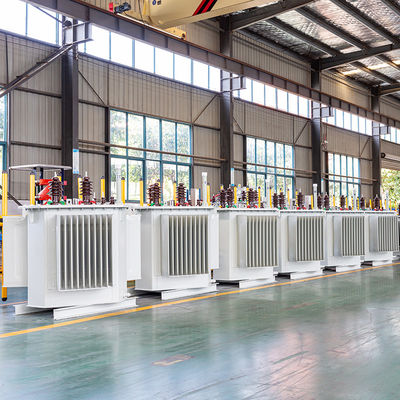

Notre usine

TSTY Electric Co., Ltd. a été créée en 2011 et est un excellent et fiable fabricant de transformateurs en Chine.transformateurs à sec, sous-stations de type boîte et ensembles complets d'équipements haute et basse tension.
L'équipement mis en production et en exploitation du projet préconise l'économie d'énergie, l'intelligence,
La société a créé le centre de recherche en technologie de transformation de l'ingénierie de l'économie d'énergie du triangle du Henan, avec 71 brevets de modèles utilitaires et 15 brevets d'invention.
Avec des années d'expérience dans l'industrie des transformateurs et de fortes capacités d'innovation technologique, il fournit des solutions complètes pour l'industrie chinoise de l'énergie.L'entreprise est une unité clé d'approvisionnement pour des projets nationaux de grande envergure tels que State Grid., l'Administration des chemins de fer de l'État, le groupe charbon de Zhengzhou, le groupe Pingmei et le détournement de l'eau du sud au nord.

Équipement de production

Certifications

Q: Qui sommes-nous? R: Nous sommes un grand fabricant professionnel de transformateur immergé dans l'huile, transformateur de type sec, sous-station de transformateur,commutateur HV et LV, créé en 2011.Pourquoi devriez-vous acheter chez nous et pas chez d'autres fournisseurs?? R:En tant qu'entreprise spécialisée dans la production de transformateurs depuis 12 ans.2007, ISO4001:2004L.CE,CCC,UL,CSA,TYPE TEST REPORT,etc certificats,Les produits sont conformes à l'IEC, à l'IEEE, à l'ANSI, Q: Comment les transformateurs sont-ils expédiés? A: Les transformateurs sont toujours livrés par bateau,train ou camion pour l'étrangerQ: Votre produit peut-il être personnalisé? R: Compte tenu des différences de tension, vous pouvez choisir un produit qui a une capacité de charge plus élevée.fréquence et autre spécialité du produit transformateur dans différents pays et régionsQ: Offrez-vous une garantie pour les produits? R: Oui. Nous offrons une garantie d'au moins deux ans pour tous nos transformateurs.Acceptez-vous le test d'acceptation de l'usine?? R: Oui. Il est disponible. Nous sommes responsables des tests de chaque ensemble de transformateurs. Q: Assignez-vous un ingénieur pour le service après-vente?Nous montrons tous après-vente guide d'installation d'adn question enquête.
