| Nom De Marque: | TSTY |
| Numéro De Modèle: | S11 |
| Prix: | $980.00 - $1,100.00/units |
* Ce modèle est fabriqué conformément aux normes nationales chinoises GB et aux normes internationales de la CEI.

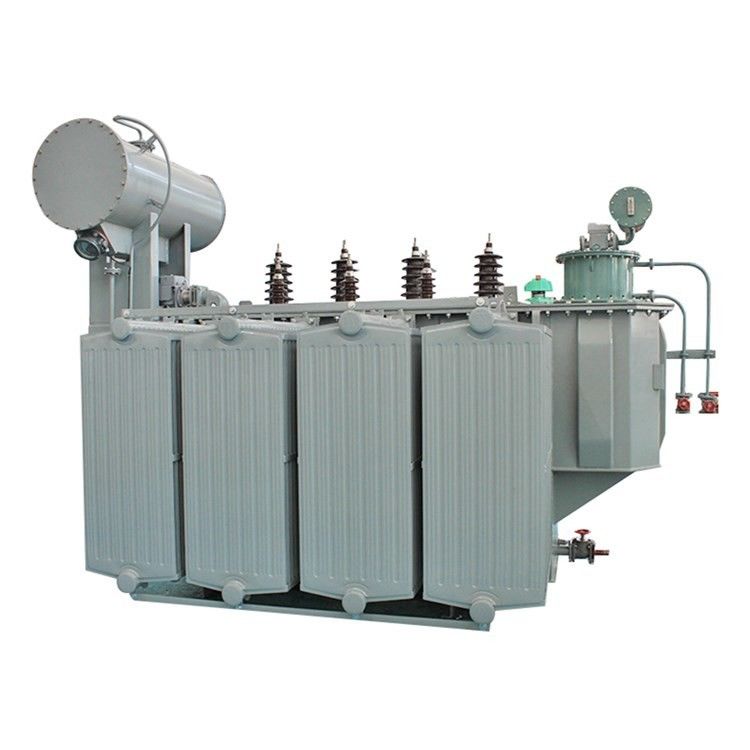

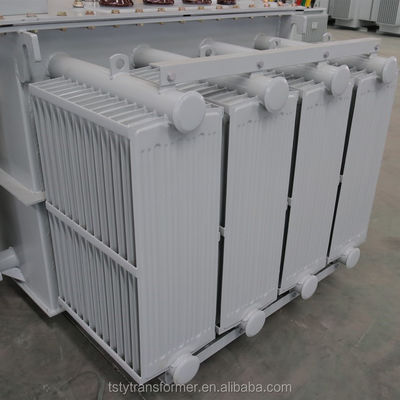

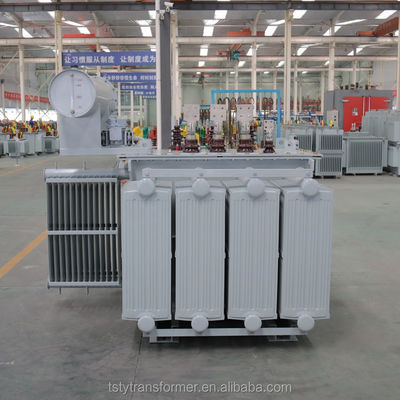

* Il utilise l'huile comme principal moyen d'isolation du transformateur et s'appuie sur l'huile comme moyen de refroidissement, comme le refroidissement naturel immergé dans l'huile, le refroidissement par air immergé dans l'huile, etc.
* Largement utilisé dans les usines chimiques, les usines, les endroits éloignés et autres environnements difficiles.
Caractéristiques du produit:
1L'enroulement haute tension adopte une structure cylindrique et continue à plusieurs couches, ce qui améliore la répartition des chocs de l'enroulement.
2La basse pression avec une capacité comprise entre 630 et 3150 kVA adopte une structure cylindrique, en spirale et continue, avec une résistance mécanique élevée, une répartition équilibrée de l'ampère et du tour,et résistance à un court-circuit.
3Un mécanisme de positionnement est ajouté à la carrosserie pour empêcher le déplacement pendant le transport.tous les éléments de fixation sont équipés d'une écrousse de fixation afin de garantir que les éléments de fixation ne se relâchent pas pendant le fonctionnement à long terme du produit, ce qui répond à l'exigence de ne pas suspendre le noyau. .
4Le noyau de fer adopte une tôle d'acier au silicium orienté grain laminé à froid de haute qualité avec superposition de couture oblique complète.
5La série entière de produits est belle en apparence, de petite taille et de petite surface d'installation.
6La boîte de bornes peut être utilisée pour les transformateurs d'huile supérieurs à 2000kva:Les nœuds de protection et les câbles de commande sur le transformateur sont tous conduits dans une boîte métallique à travers le tuyau métallique pour faciliter le câblage du clientCette boîte est appelée boîte terminale.
Avantages:L'arrangement des blocs terminaux facilite le câblage du client, ce qui résout le problème que les clients devaient lire les manuels d'accessoires de différents fabricants avant le câblage,et réduit le temps d'installation sur place.
Avantages 2: L'utilisation d'un boîtier en acier inoxydable et de joints de tuyaux améliore non seulement la durée de vie, mais améliore également le niveau de protection du produit, de sorte que le niveau de protection du produit peut atteindre IP54.
Avantages 3: l'utilisation d'un tuyau métallique enduit de plastique en acier inoxydable isole directement la ligne secondaire de l'environnement hostile et l'anti-extrusion,la résistance à l'étirement et aux chocs du tuyau métallique enduit d'acier inoxydable améliore la sécurité et la stabilité de la transmission du signal et augmente la durée de vie des composants de protection du transformateur.
Norme de produit:
Réglage de l'équipement
GB/T 15164 Guide de la charge du transformateur de puissance immergé dans l'huile
GB/T 6451 Paramètres et exigences techniques des transformateurs de puissance triphasés immergés dans l'huile
L'huile de transformateur
GB/T 311.1 Coordination de l'isolation des équipements de transmission et de transformation électrique haute tension
GB/T 10237 Niveau d'isolation du transformateur de puissance et écart d'air de l'isolation externe lors de l'essai d'isolation
DL/T 572 Règlement sur le fonctionnement des transformateurs
Pour l'équipement:
Environnement applicable:
1.Température ambiante élevée: +40°C
2.Température ambiante basse: -25°C
3.Altitude: <1000m. Nous pouvons également personnaliser selon votre demande.
4- Humidité relative moyenne mensuelle: 90% (20°C)
5.Emplacement de l'installation: usines chimiques, usines, lieux isolés et autres environnements difficiles.
Implication du modèle:
Paramètre technique:
| Paramètre technique pour le transformateur de régulation de tension sans charge de la série S11 35kv | |||||||||||
| Capacité nominale (KVA) | Combinaison de tension | Symbole du groupe de connexion | Perte de charge en l'absence de charge | Perte de charge R(W) | Voltage d'impédance (%) | Courant à vide (%) | L*W*H (mm) | Poids des composants actifs (kg) * Poids de l'huile (kg) | Poids total (kg) | ||
| Le nombre de fois où la tension est supérieure à 0,9 | Dimension d'exploitation de la haute tension | Basse tension (KV) | |||||||||
| 50 | 35 à 38.5 | ± 5% ± 2x2,5% | 0.4 | Dyn11 Yyn0 | 160 | 1200/1140 | 6.5 | 1.3 | 1195*935*1825 | 300*330 | 860 |
| 100 | 230 | 2010/1910 | 1.1 | 1200*995*1935 | 470*383 | 1130 | |||||
| 125 | 270 | Pour les produits à base de plantes: | 1.1 | 1235*940*1955 | 550*465 | 1335 | |||||
| 160 | 280 | 2820/2680 | 1 | 1285*895*1950 | 580*485 | 1475 | |||||
| 200 | 340 | autres produits de la filière | 1 | 1310*1150*1985 | 680*595 | 1755 | |||||
| 250 | 400 | 3950 ou 3760 | 0.95 | 1450*1090*2010 | 860*650 | 2000 | |||||
| 315 | 480 | Les produits de la catégorie 4750 | 0.95 | 1930*1065*2320 | 980*765 | 2290 | |||||
| 400 | 580 | Les produits de la catégorie | 0.85 | 1850*1165*2015 | 1170*885 | 2725 | |||||
| 500 | 680 | Pour les produits de l'industrie de la construction | 0.85 | 2045*1205*2415 | 1340*960 | 3090 | |||||
| 630 | 830 | 7860 | 0.65 | 2085*1240*2515 | 1550*895 | 3810 | |||||
| 800 | 980 | 9400 | 0.65 | 2305*1615*2685 | 1990*1030 | 4510 | |||||
| 1000 | 1150 | 11500 | 0.65 | 2545*1540*2590 | 2415*1475 | 5055 | |||||
| 1250 | 1400 | 13900 | 0.6 | 2495*2010*2675 | 2480*1405 | 5290 | |||||
| 1600 | 1690 | 16600 | 0.6 | 2680*2100*2770 | 2600*1490 | 5450 | |||||
| 2000 | 1990 | 19700 | 0.55 | 2790*2180*2860 | 2720*1590 | 5600 | |||||
| 2500 | 2360 | 23200 | 0.55 | 2900*2290*2980 | 2830*1720 | 5760 | |||||
| Remarque: Les données du tableau peuvent être modifiées au besoin. | |||||||||||
Surface d'enroulement de la feuille à basse tension:
Zone de stockage des étuis:
Installation de la bobine:
Rassemblement:
Tests effectués
1Notre société vous fournit la conception de projets et la conception de processus, et conçoit et fabrique des produits en fonction de votre plan d'achat d'équipement et de vos besoins spécifiques.
2Les produits nouvellement achetés sont assortis d'une assistance en ligne pour l'installation et le débogage.. Les produits sont sous le système de service à vie. Si des problèmes se produisent dans l'utilisation normale, nous fournirons des solutions dans un délai d'un jour ouvrable après réception des commentaires de l'utilisateur.Nous ferons de notre mieux pour que le produit fonctionne le plus rapidement possible.Il y a aussi des visites régulières de techniciens professionnels pour assurer l'utilisation sûre et fiable de nos produits.
3.Nous utilisons des matériaux authentiques de qualité, le processus et la fabrication en stricte conformitéavec la gestion internationale de la qualité ISO9001:2000 pour assurer l'excellence de la qualité et une installation en douceur!
TSTY Electric Co., Ltd. a été créée en 2007.et est un excellent et fiable fabricant de transformateurs en Chine. L'entreprise développe et produit principalement des transformateurs immergés dans l'huile, des transformateurs à sec,sous-stations de type boîte et ensembles complets d'équipements haute et basse tension.
L'équipement mis en production et en exploitation du projetLa société a créé le Centre de recherche en technologie des transformateurs à économie d'énergie du triangle du Henan,avec 71 brevets de modèles utilitaires et 15 brevets d'inventions.
Avec des années d'accumulation dans l'industrie des transformateursIl s'agit d'un projet qui a pour objectif d'améliorer l'efficacité et l'efficacité de l'industrie électrique chinoise.L'entreprise est une unité clé d'approvisionnement pour des projets nationaux de grande envergure tels que State Grid., l'Administration des chemins de fer de l'État, le groupe charbon de Zhengzhou, le groupe Pingmei et le détournement de l'eau du sud au nord.
|
|
